Linha de Produção de Tubos




APLICAÇÃO:
Fabricação de tubos de PEAD de 1/2" ~ 2 1/2".




DESCRIÇÃO:



Composição da linha de produção de tubos de 1/2" ~ 2 1/2"


Equipamento

Modelo

Especificação

Notas

1 Extrusora EMS-85I Rosca: 85mm; L/D: 28 120-250kg/hr
2

Tanque de Resfriamento

à Vácuo por Spray de Água

EPST-604 1 Jogo * Bomba à vácuo
3

Tanque de Resfriamento por

Spray de Água

EPS-604

Comprimento Efetivo

de Fechamento: 1500mm

Velocidade: 0,5~30m/min
4 Puxador ETC-182030
5 Unidade de corte ESC-16
6 Bobinador

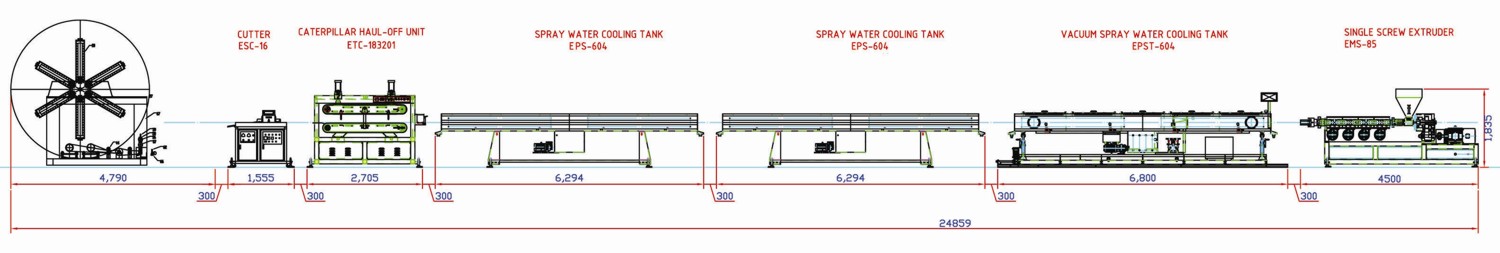

Desenho esquemático da linha de produção

Desenho esquem

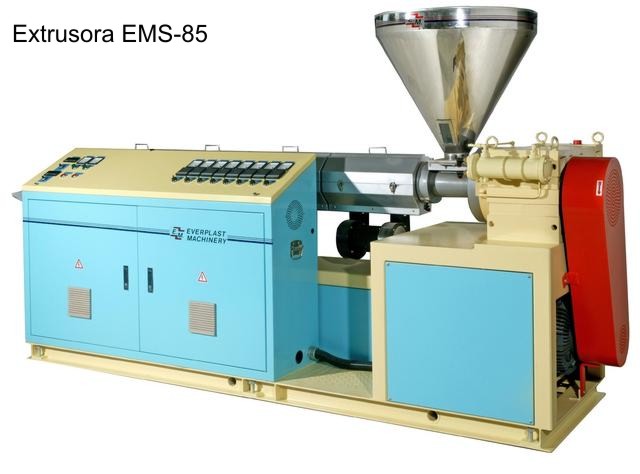

Extrusora EMS-85

Comprimento da Rosca 24/28
Diâmetro da Rosca(mm) 85
Velocidade da Rosca(R.P.M.) 50 70 120
Motor(HP) 30 40 150
Groove - -
Aquecimento do Cilindro(Kw) 14
Aquecimento Flange(Kw) 1
Energia do Cilindro de Resfriamento(Kw) 0.2 x 4
Energia(Kw) 47
Número de Cilindros nas Zonas de Aquecimento 5
Tamanhos Hopper(Kg) 100
Altura centro(mm) 1050
Produção(Kg/Hr) PEAD tubo   150 250
  PVC perfil 120
Dimensões Comprimento 2870
  Largura 1300
  Altura 2150
Peso 1600

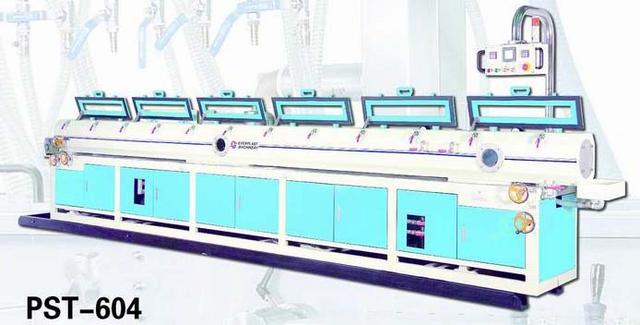

Tanque de Resfriamentoà Vácuo com Spray de Água - EPST-604

Diâmetro Máximo(mm) 125
Comprimento(mm) 6600
Largura(mm) 600
Altura(mm) 1700
Comprimento Ajustável para Trás e para Frente 750
Comprimento Ajustável para Direita e para Esquerda 25
Comprimento Ajustável para Cima e para Baixo 50
Comprimento do Tanque de Vácuo 6000
Bomba à Vácuo 1
Potência da Bomba à Vácuo(Kw) 3.75
Bomba de Drenagem 3.75
Motor de Movimento - Frente/Tras 0.38
Motor de Movimento - Cima/Baixo -
Potência da Bomba de Spray(Kw) 2.25 * 1
Número de Jatos de Spray 50 * 4
Potência(Kw) 7.13
Diâmetro dos Tubos de Entrada/Saída(Pol.) 1" + 1"
Peso 800

Puxadores ETC-182030

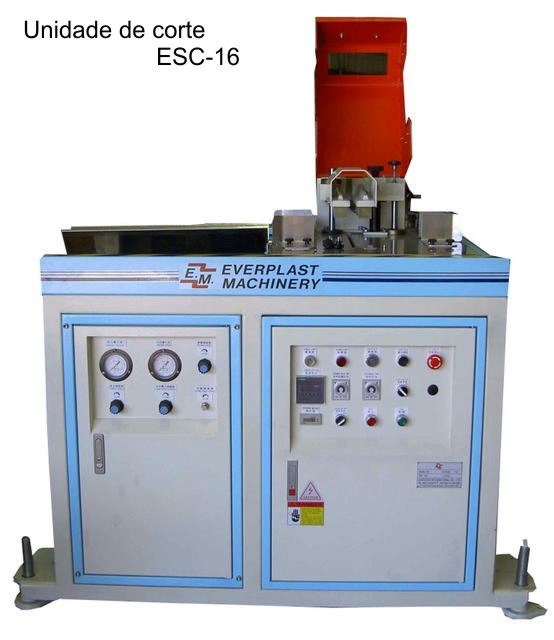

Unidade de Corte - ESC-16

Motor de Corte(Kw) 1.5
Diâmetro Min. do Tubo(mm) 10
Diâmetro Máx. do Tubo(mm) 105
Espessura Max. da Parede(mm) -
Velocidade Máx. de Corte(M/Min) 10
Altura centro(mm) 1050
Potência(Kw)  2.5
Dimensões(mm) Comprimento 1460
  Largura 830
  Altura 1330
Peso(Kg) 320











  CARACTERÍSTICAS
Nº Ref.: EMS-85I (1/2 ~ 2 1/2 pol.)
Matéria-prima: PEAD
