APLICAÇÃO:
Completa linha de produção de tubos com 3 Layers de 2"~ 6".
DESCRIÇÃO:
Composição da linha de produção de tubos de 2" ~ 6"
| |
Equipamento
|
Modelo
|
Especificação
|
Notas
|
| 1 |
Extrusora |
EMS-100I |
Rosca: 100mm; L/D: 30 |
300-400kg/hr |
| |
|
EMS-55I |
Rosca: 55mm; L/D: 28 |
20-40kg/hr |
| |
|
EMS-45I |
Rosca: 45mm; L/D: 28 |
5-15kg/hr |
| 2 |
Tanque de Resfriamento à Vácuo por Spray de Água
|
EPST-606 |
1 Jogo * Bomba à vácuo |
|
| 3 |
Tanque de Resfriamento por Spray de Água
|
EPS-606I |
3 jogos * Resfriador por Spray de Água
|
|
| 4 |
Puxador |
ETC-182024 |
Comprimento efetivo de fechamento: 1500mm |
Velocidade: 1~12m/min |
| 5 |
Unidade de corte |
ESC-14 |
|
|
| 6 |
Bobinador |
EWD-2400S |
|
|

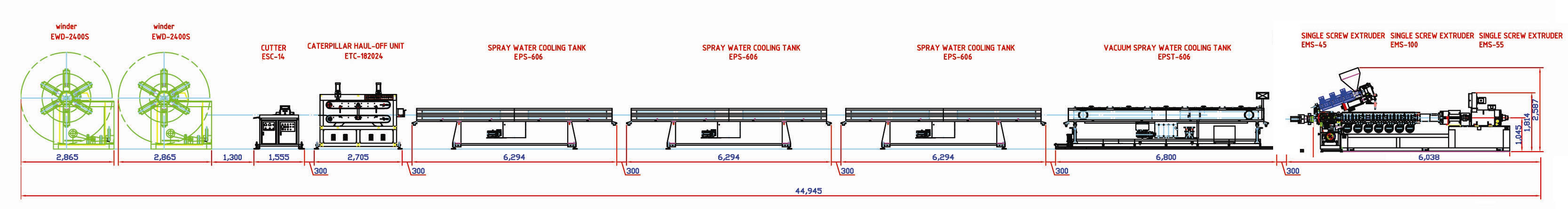

Desenho esquemático da linha de produção
Extrusoras que compoem está linha de produção:
| |

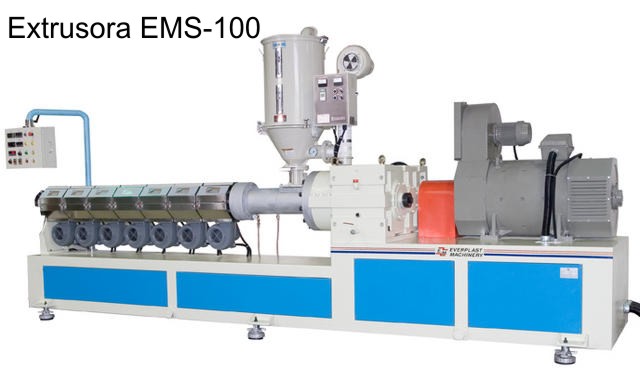

EMS-100 |

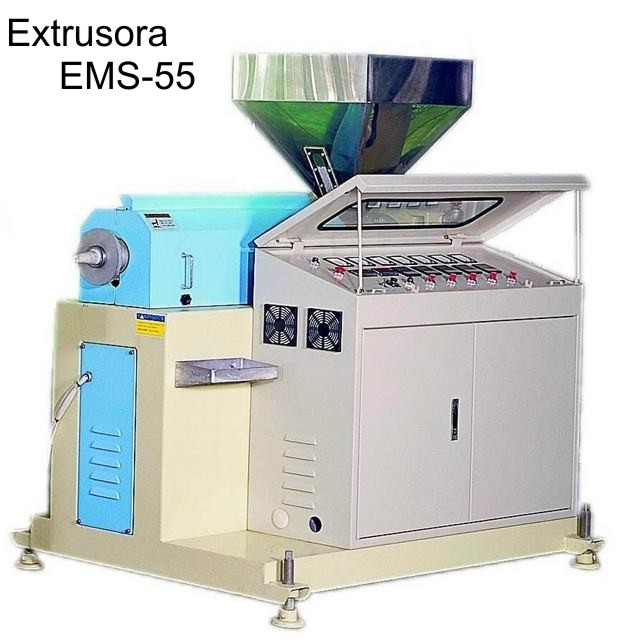

EMS-55 |

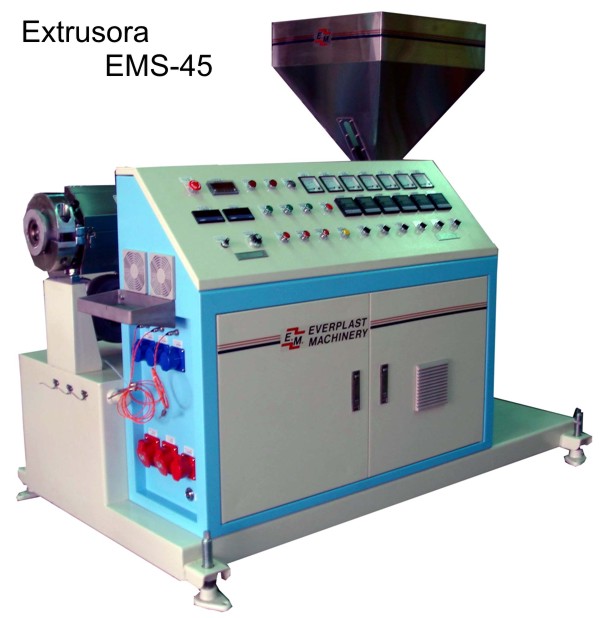

EMS-45 |
| Comprimento da Rosca |
24/28 |
24/28 |
24/28 |
| Diâmetro da Rosca(mm) |
100 |
55 |
45 |
| Velocidade da Rosca(R.P.M.) |
50 |
70 |
120 |
60 |
80 |
120 |
60 |
80 |
120 |
| Motor(HP) |
50 |
75 |
250 |
20 |
25 |
50 |
15 |
15 |
30 |
| Groove |
- |
- |
◎ |
- |
- |
|
- |
- |
|
| Aquecimento do Cilindro(Kw) |
15 |
|
10 |
|
7.5 |
|
| Aquecimento Flange(Kw) |
1 |
0.6 |
0.5 |
| Energia do Cilindro de Resfriamento(Kw) |
0.2 x 4 |
0.2 x 3 |
0.2 x 3 |
| Energia(Kw) |
88 |
|
30 |
|
22 |
|
| Número de Cilindros nas Zonas de Aquecimento |
6 |
3 |
3 |
| Tamanhos Hopper(Kg) |
100 |
50 |
50 |
| Altura centro(mm) |
1050 |
1050 |
1050 |
| Produção(Kg/Hr) |
PEAD tubo |
|
250 |
500 |
|
80 |
120 |
|
50 |
90 |
| |
PVC perfil |
160 |
|
|
60 |
|
|
40 |
|
|
| Dimensões |
Comprimento |
3260 |
2040 |
1700 |
| |
Largura |
1500 |
1000 |
980 |
| |
Altura |
2300 |
1900 |
1800 |
| Peso |
2200 |
950 |
850 |

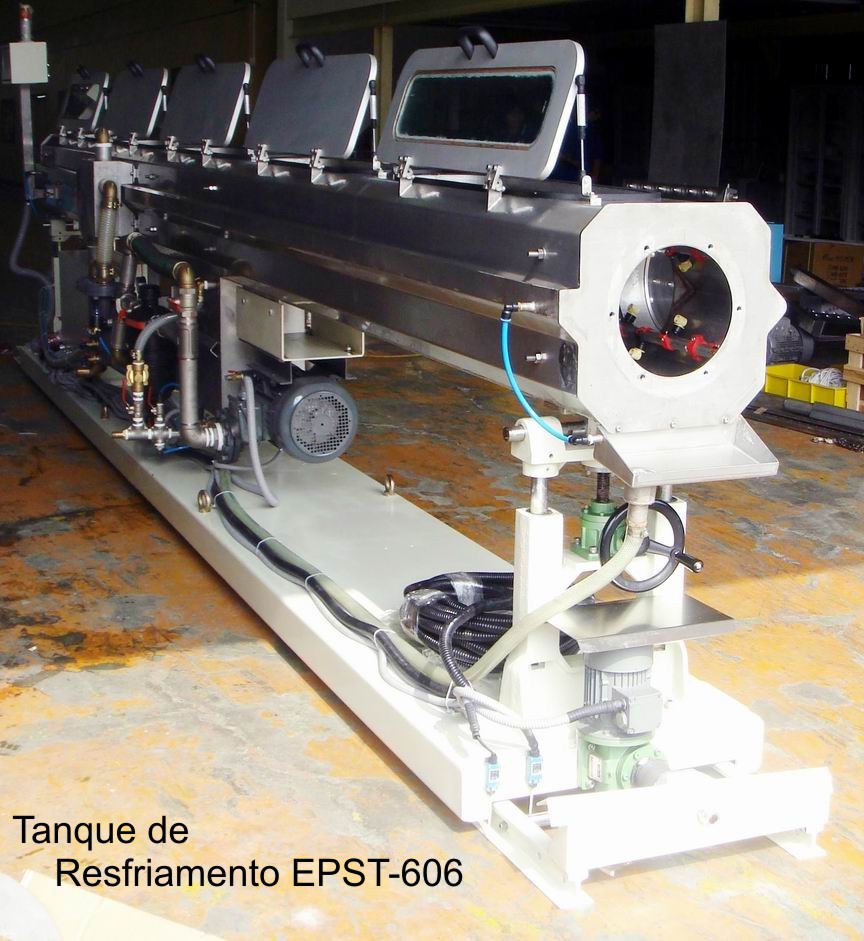

Tanque de Resfriamento à Vácuo por Spray de Água - EPST-606
| Diâmetro Máximo(mm) |
160 |
| Comprimento(mm) |
6600 |
| Largura(mm) |
700 |
| Altura(mm) |
1700 |
| Comprimento Ajustável para Trás e para Frente |
750 |
| Comprimento Ajustável para Direita e para Esquerda |
25 |
| Comprimento Ajustável para Cima e para Baixo |
50 |
| Comprimento do Tanque de Vácuo |
6000 |
| Bomba à Vácuo |
1 |
| Potência da Bomba à Vácuo(Kw) |
3.75 |
| Bomba de Drenagem |
2.25 |
| Motor de Movimento - Frente/Tras |
0.38 |
| Motor de Movimento - Cima/Baixo |
- |
| Potência da Bomba de Spray(Kw) |
2.25 * 1 |
| Número de Jatos de Spray |
70 * 4 |
| Potência(Kw) |
6.38 |
| Diâmetro dos Tubos de Entrada/Saída(Pol.) |
1" + 1" |
| Peso |
900 |
Tanque de Resfriamento à Vácuo por Spray de Água - EPS-606
Puxador - ETC-182024

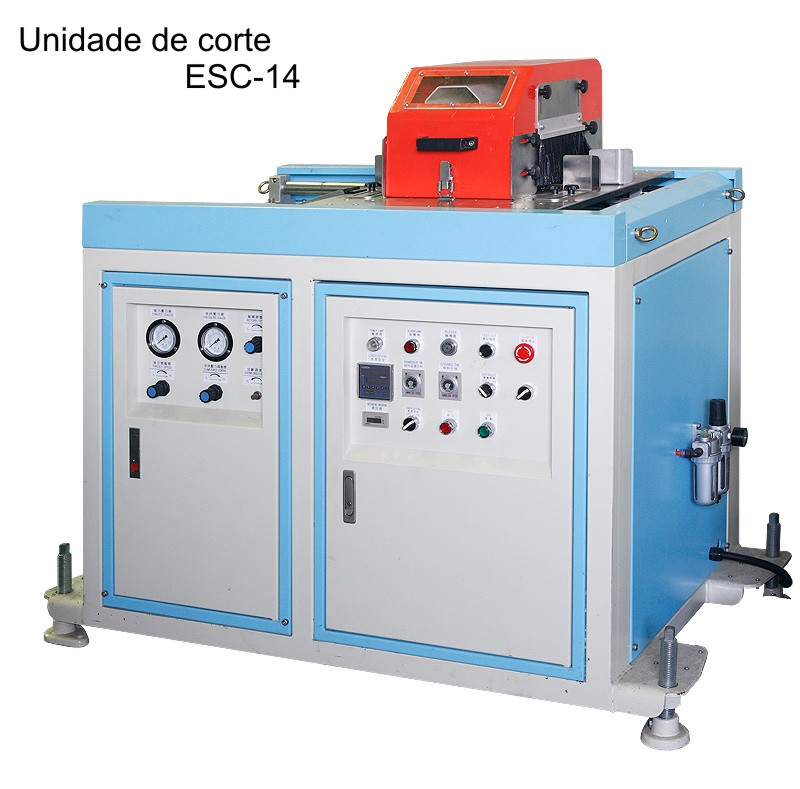

Unidade de Corte - ESC-14
| Motor de Corte(Kw) |
1.5 |
| Diâmetro Min. do Tubo(mm) |
10 |
| Diâmetro Máx. do Tubo(mm) |
85 |
| Espessura Max. da Parede(mm) |
- |
| Velocidade Máx. de Corte(M/Min) |
12 |
| Altura centro(mm) |
1050 |
| Potência(Kw) |
2.5 |
| Dimensões(mm) |
Comprimento |
1460 |
| |
Largura |
830 |
| |
Altura |
1330 |
| Peso(Kg) |
320 |

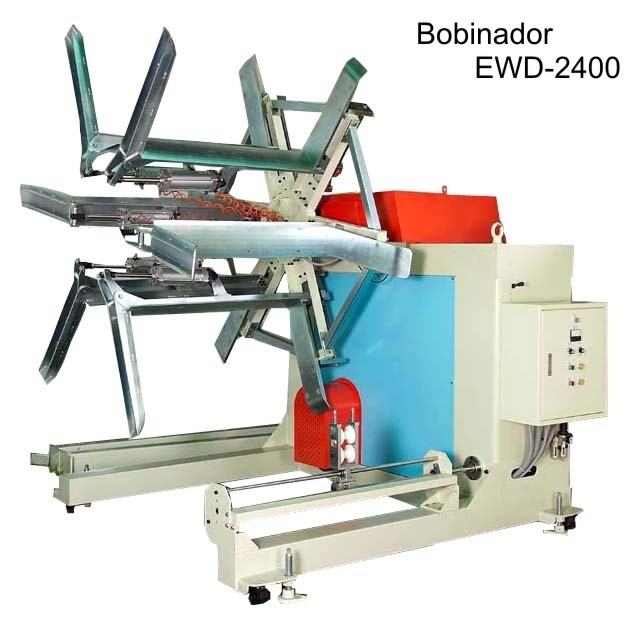

Bobinador - EWD-2400S
|
