Linha de Produção de Perfis




APLICAÇÃO:
Produção de perfis para utilização em diversos segmentos.




DESCRIÇÃO:


Composição da linha de produção de perfis
  Equipamento Modelo Especificação Notas
1 Extrusora EMS-75I Rosca: 75mm; L/D: 28 60-120kg/hr
2 Máquina para Calibração ERT-6000L 3 Jogos * resfriador à vácuo
3 Tanque de Água EWT-3000
4 Puxador ETC-183201 Comprimento efetivo de fechamento: 1800mm Velocidade: 0.2~1m/min.
5 Unidade de Corte ESC-18

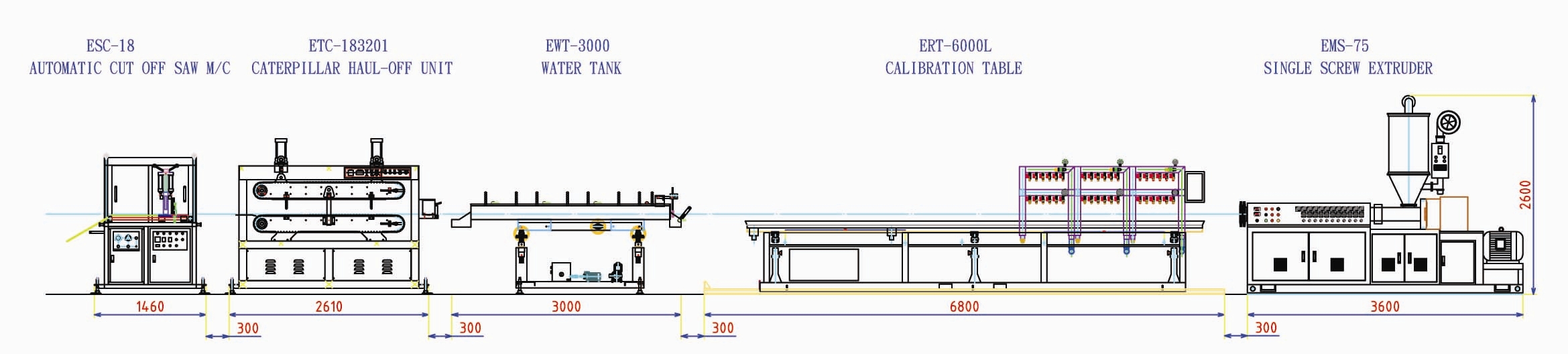

Desenho esquemático da linha de produção:

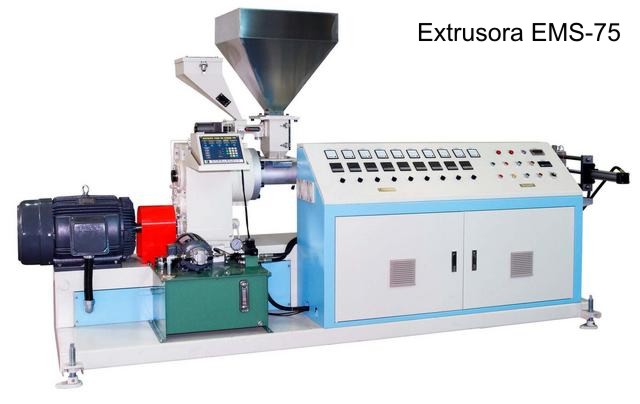

Extrusora EMS-75

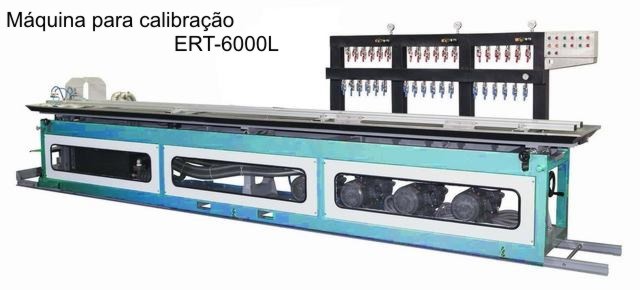

Máquina para Calibração - ERT-6000L

Largura Máximo(mm) 300
Comprimento(mm) 6000
Largura(mm) 800
Altura(mm) 2000
Comprimento Ajustável para Trás e para Frente 750/1000
Comprimento Ajustável para Direita e para Esquerda 50
Comprimento Ajustável para Cima e para Baixo 100
Comprimento da Mesa de Calibração 6000
Qtde. de Bombas à Vácuo 3
Potência da Bomba à Vácuo(Kw) 3.75 * 3
Bomba de Drenagem 1.5
Motor de Movimento - Frente/Tras 0.38
Motor de Movimento - Cima/Baixo -
Reguladores de Fluxo de Água 24
Potência(Kw) 12.75
Volume Máx. de Exaustão(M3/Min.) 5.7
Diâmetro do tubo Inflador (Pol.) 2
Diâmetro do Tudo de Saída de Exaustão(Pol.) 2
Peso(Kg) 1800

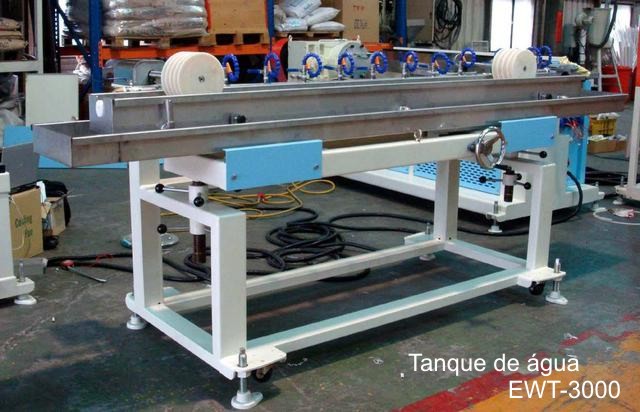

Tanque de Água - EWT-3000



Puxador Caterpillar - ETC-183201





Unidade de Corte - ESC-18

Motor de Corte(Kw) 1.8
Diâmetro Min. do Tubo(mm) 10
Diâmetro Máx. do Tubo(mm) 135
Espessura Max. da Parede(mm) -
Velocidade Máx. de Corte(M/Min) 8
Altura centro(mm) 1050
Potência(Kw)  2.5
Dimensões(mm) Comprimento 1473
  Largura 1089
  Altura 1660
Peso(Kg) 400

 Para garantir a excelência tecnológica as especificações estão sujeitas a alterações sem aviso prévio.








  CARACTERÍSTICAS
Nº Ref.: EMS-75I-P
Matéria-prima: PVC ou PE
