Equipamento |
Modelo |
Especificação |
Notas |
| 1 |
Extrusora |
EMS-65I |
Rosca: 65mm L/D: 30 |
30-80 kg/h |
| 2 |

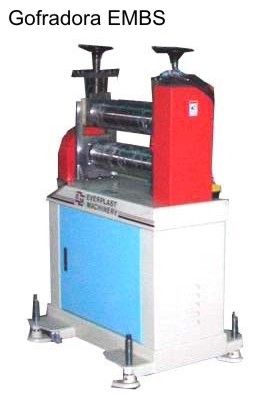

Gofradora
|
EMBS |
|
|
| 3 |

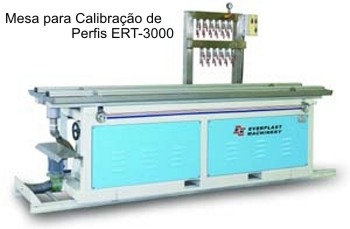

Mesa para Calibração de Perfis |
ERTS-3000 |
|
|
| 4 |

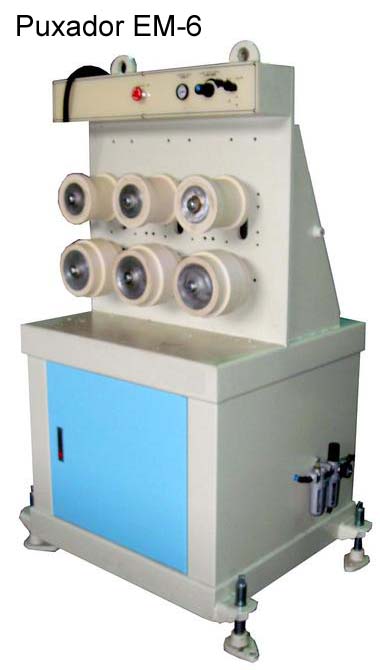

Puxador |
EM-6 |
Velocidade Máx. 6m/min; Min. 1m/min. |
|
| 5 |
Unidade de Corte |
ESC-18 |
|
|

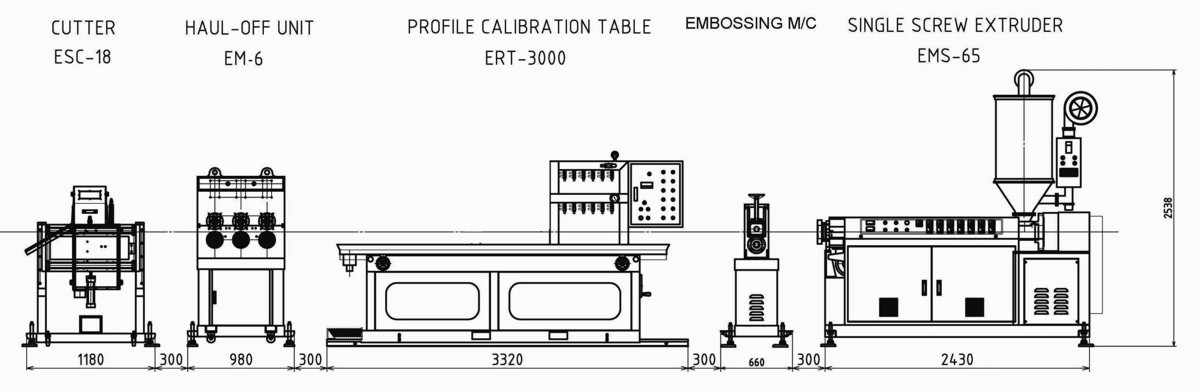

Desenho esquemático da linha de produção:

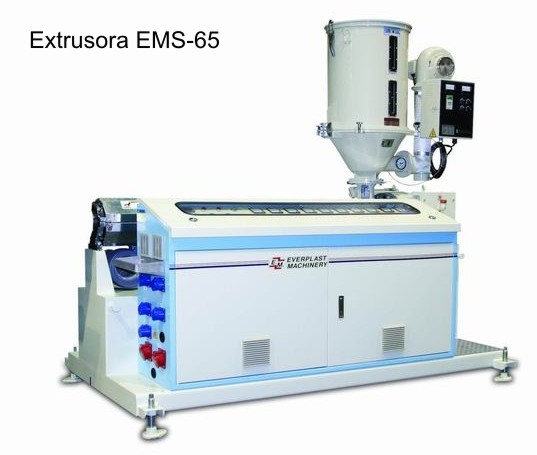

Extrusora - EMS-65
| Comprimento da Rosca |
24/28 |
| Diâmetro da Rosca(mm) |
65 |
| Velocidade da Rosca(R.P.M.) |
60 |
75 |
120 |
| Motor(HP) |
20 |
30 |
75 |
| Groove |
- |
- |
◎ |
| Aquecimento do Cilindro(Kw) |
12 |
|
| Aquecimento Flange(Kw) |
0.7 |
| Energia do Cilindro de Resfriamento(Kw) |
0.2 x 3 |
| Energia(Kw) |
36 |
|
| Número de Cilindros nas Zonas de Aquecimento |
4 |
| Tamanhos Hopper(Kg) |
50 |
| Altura centro(mm) |
1050 |
| Produção(Kg/Hr) |
PEAD tubo |
|
80 |
150 |
| |
PVC perfil |
60 |
|
|
| Dimensões |
Comprimento |
2360 |
| |
Largura |
1025 |
| |
Altura |
2000 |
| Peso |
1100 |

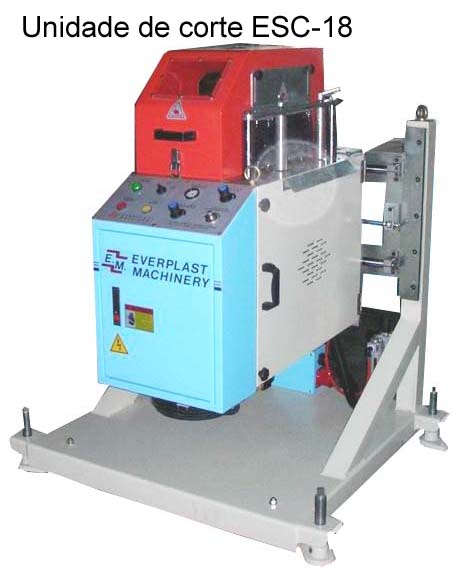

Unidade de Corte - ESC-18
| Motor de Corte(Kw) |
1.8 |
| Diâmetro Min. do Tubo(mm) |
10 |
| Diâmetro Máx. do Tubo(mm) |
135 |
| Espessura Max. da Parede(mm) |
- |
| Velocidade Máx. de Corte(M/Min) |
8 |
| Altura centro(mm) |
1050 |
| Potência(Kw) |
2.5 |
| Dimensões(mm) |
Comprimento |
1473 |
| |
Largura |
1089 |
| |
Altura |
1660 |
| Peso(Kg) |
400
|
;)
;)
;)
;)
;)
;)
;)
;)
;)
